產品概述

SVG無功補償裝置是一種可靠性更高、基本無諧波污染、體積更小、對環境適應能力更強的動態無功補償裝置。SVG將在電力系統動態無功補償，動態調壓，變電站可調低抗、高抗，冶金、電氣化鐵路等場所的動態無功補償?shù)阮I(lǐng)域發揮積極的作用。

SVG的基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過變壓器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

SVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。由于SVG的響應速度極快，所以又稱為靜止同步補償器（StaticSynchronousCompensator,簡稱STATCOM）。

功率單元采用IGBT進行整流，輸出側為IGBT組成的H橋。

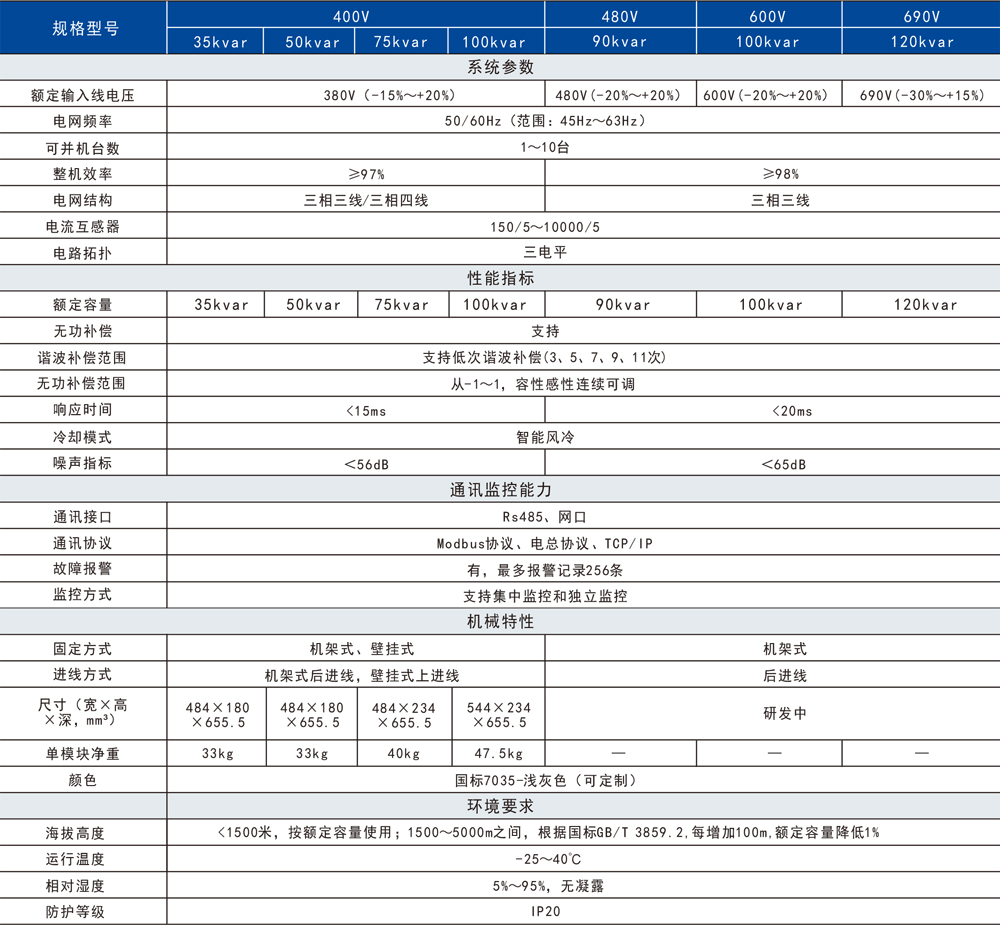

技術參數

圖文

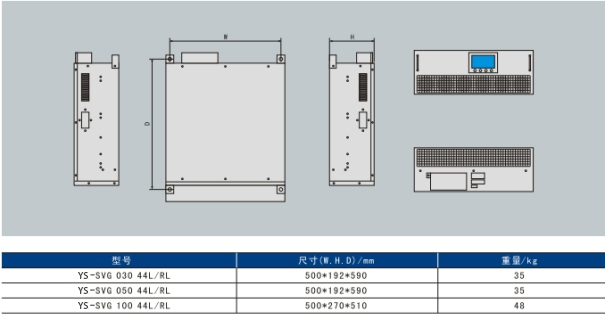

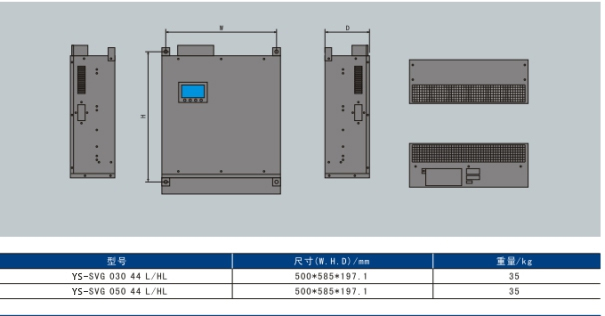

YS-SVG產品描述如圖2-1。33Kvar，66Kvar，100Kvar，容量等級的機型產品外觀尺寸如圖2-2、2-3所示。

注意事項

1.1安全注意事項

1) YS-SVG靜止無功發生器(以下簡稱SVG)適用于工業場合，與無功源并聯于電網，補償無功。

2) 不可以暴露在雨水，濕氣重的地方，并遠離可燃液體、瓦斯或者爆炸物。

3) 前后需要預留足夠空間，以維持良好通風并方便人員維修操作。

4) 降低火災和電擊危險，必須由經過培訓合格的人員進行安裝且須在可控制的工作環境下作業。

5) 降低電擊危險，任何的維護工作必須由合格的技術人員執行，在維護前務必切斷所有電源。

6) 高壓危險，直流電容放電時間超過5分鐘，請確認充分放電再進行操作。

7) 降低電擊危險，請在連接電源前詳細閱讀本用戶手冊，并保存此手冊為永久性參考資料。

1.2接線注意事項

1) 為防止漏電流產生危險，SVG需要良好接地。

2) 接線必須充分考慮補償容量，充分考慮配線的載流能力。

3) 進線需要連接保護裝置。

4) 保護裝置容量需配合SVG的容量。

1.3使用注意事項

1) 此SVG為補償電網無功使用，要根據無功功率大小選擇SVG容量，以免容量不足影響補償效果；

2) 進行諧波治理，需要外接無功電流檢測CT；

3) 為確保SVG有優良的可靠性并避免過熱，不可塞住或者蓋住進出風口；

4) 工作環境要求無腐蝕性氣體、無導電粉塵，環境溫度為-10℃～40℃，超出此溫度范圍，SVG將不能工作；

5) 電網電壓畸變率高于15%時，用戶需要特殊說明，以便HUAKUN提供不同的解決方案。
